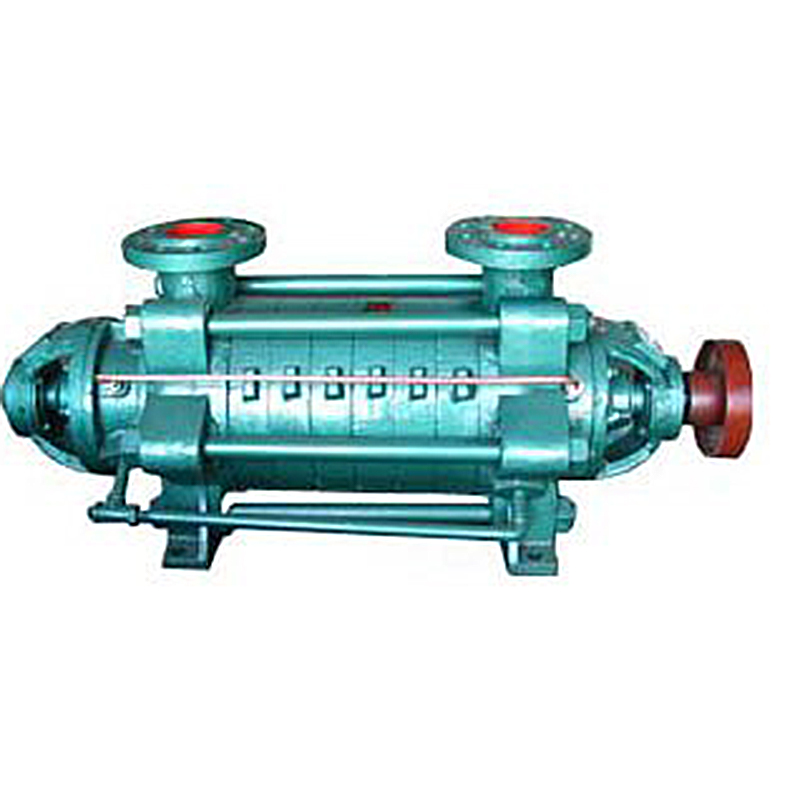

Многоступенчатый насос типа DD – это одновсасывающий многоступенчатый секционный центробежный насос для перекачки чистой воды и жидкостей с физическими и химическими свойствами, схожими с чистой водой. Максимальная температура жидкости не должна превышать 40℃. При изменении материала пер...
Описание
маркер
Многоступенчатый насос типа DD - это одновсасывающий многоступенчатый секционный центробежный насос для перекачки чистой воды и жидкостей с физическими и химическими свойствами, схожими с чистой водой. Максимальная температура жидкости не должна превышать 40℃. При изменении материала переливных частей может использоваться для транспортировки шахтной воды, содержащей кислоту (значение PH: 2-4). Используется для дренажа шахт и водоснабжения городов и заводов.
Диаграмма кривой, приведенная в инструкции, - это производительность одного уровня, при увеличении количества уровней расход остается неизменным, а напор увеличивается пропорционально. Например, 2 уровня, то есть отдел фигуры, найденной в голове, умножается на 2, 3 уровня умножаются на 3, и так далее.
Значение модели:
Например, 150DD30×5
150 - калибр всасывания 150 мм
30 - одноступенчатый напор 30 метров
5 - количество ступеней рабочего колеса (количество рабочих колес)
| Насос типа DD Таблица производительности | ||||||||||
| Номер | класс | Расход | Напор | Скорость
вращения |
Мощность N (кВт) | эффективность | Необходимый
запас кавитации |
Диаметр
рабочего колеса |
||
| （m³/h） | (л/с) | (m) | (r/min) | Мощность вала | Мощность двигателя | η（%） | （NPSH)r（m） | （mm） | （m³/h） | (л/с) |
| 125DD25 | 2 | 72 | 20 | 51.2 | 2950 | 14.2 | 18.5 | 70.5 | 4.23 | 156 |
| 101 | 28 | 43 | 15.2 | 77.5 | 4.36 | |||||
| 119 | 33 | 35 | 15.3 | 74 | 4.46 | |||||
| 3 | 72 | 20 | 76.8 | 21.3 | 30 | 70.5 | 4.23 | |||
| 101 | 28 | 64.5 | 22.8 | 77.5 | 4.36 | |||||
| 119 | 33 | 52.5 | 22.95 | 74 | 4.46 | |||||
| 4 | 72 | 20 | 102.4 | 28.4 | 37 | 70.5 | 4.23 | |||
| 101 | 28 | 86 | 30.4 | 77.5 | 4.36 | |||||
| 119 | 33 | 70 | 30.6 | 74 | 4.46 | |||||
| 5 | 72 | 20 | 128 | 35.5 | 45 | 70.5 | 4.23 | |||
| 101 | 28 | 107.5 | 38 | 77.5 | 4.36 | |||||
| 119 | 33 | 87.5 | 38.25 | 74 | 4.46 | |||||
| 6 | 72 | 20 | 153.6 | 42.6 | 55 | 70.5 | 4.23 | |||
| 101 | 28 | 129 | 45.6 | 77.5 | 4.36 | |||||
| 119 | 33 | 105 | 45.9 | 74 | 4.46 | |||||
| 7 | 72 | 20 | 179.2 | 49.7 | 75 | 70.5 | 4.23 | |||
| 101 | 28 | 150.5 | 53.2 | 77.5 | 4.36 | |||||
| 119 | 33 | 122.5 | 53.55 | 74 | 4.46 | |||||
| 8 | 72 | 20 | 204.8 | 56.8 | 75 | 70.5 | 4.23 | |||
| 101 | 28 | 172 | 60.8 | 77.5 | 4.36 | |||||
| 119 | 33 | 140 | 61.2 | 74 | 4.46 | |||||
| 9 | 72 | 20 | 230 | 63.9 | 75 | 70.5 | 4.23 | |||
| 101 | 28 | 193.5 | 68.4 | 77.5 | 4.36 | |||||
| 119 | 33 | 157.5 | 68.85 | 74 | 4.46 | |||||
| Насос типа DD Таблица производительности | ||||||||||
| Номер | класс | Расход | Напор | Скорость
вращения |
Мощность N (кВт) | эффективность | Необходимый
запас кавитации |
Диаметр
рабочего колеса |
||
| （m³/h） | (л/с) | (m) | (r/min) | Мощность вала | Мощность двигателя | η（%） | （NPSH)r（m） | （mm） | ||
| 150DD30 | 3 | 119 | 33 | 93 | 1480 | 40.5 | 75 | 74 | 2.77 | 305 |
| 155 | 45 | 86 | 47.7 | 77 | 3.49 | |||||
| 190 | 53 | 79 | 55.2 | 75 | 4.75 | |||||
| 4 | 119 | 33 | 124 | 54 | 90 | 74 | 2.77 | |||
| 155 | 45 | 116 | 63.6 | 77 | 3.49 | |||||
| 190 | 53 | 106 | 73.6 | 75 | 4.75 | |||||
| 5 | 119 | 33 | 155 | 67.5 | 110 | 74 | 2.77 | |||
| 155 | 45 | 145 | 79.5 | 77 | 3.49 | |||||
| 190 | 53 | 133 | 92 | 75 | 4.75 | |||||
| 6 | 119 | 33 | 186 | 81 | 132 | 74 | 2.77 | |||
| 155 | 45 | 174 | 95.4 | 77 | 3.49 | |||||
| 190 | 53 | 159 | 110.4 | 75 | 4.75 | |||||
| 7 | 119 | 33 | 217 | 94.5 | 160 | 74 | 2.77 | |||
| 155 | 45 | 203 | 111.3 | 77 | 3.49 | |||||
| 190 | 53 | 186 | 128.8 | 75 | 4.75 | |||||
| 8 | 119 | 33 | 248 | 108 | 160 | 74 | 2.77 | |||
| 155 | 45 | 232 | 127.2 | 77 | 3.49 | |||||
| 190 | 53 | 212 | 147 | 75 | 4.75 | |||||
| 9 | 119 | 33 | 279 | 121.5 | 200 | 74 | 2.77 | |||
| 155 | 45 | 261 | 143.1 | 77 | 3.49 | |||||
| 190 | 53 | 239 | 165.6 | 75 | 4.75 | |||||
| 10 | 119 | 33 | 210 | 135 | 225 | 74 | 2.77 | |||
| 155 | 45 | 290 | 159 | 77 | 3.49 | |||||
| 190 | 53 | 265 | 184 | 75 | 4.75 | |||||
